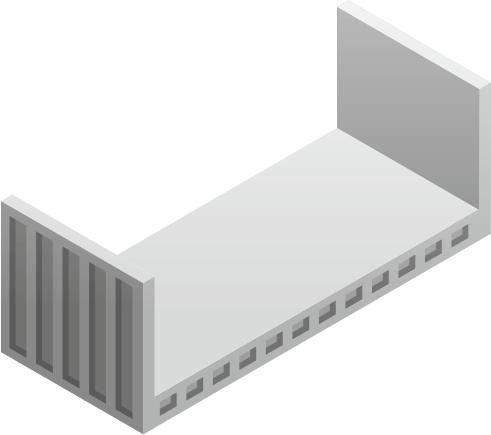

Ładunek, który nie mieści się w kontenerze zamkniętym, nadal jedzie w kontenerze. Kontener flat rack to platforma ze wzmocnioną podłogą i dwiema ściankami czołowymi, bez dachu i bez ścian bocznych. Maszyna, transformator, łódź czy zwój blachy wjeżdżają na nią z boku albo są opuszczane dźwigiem od góry, a wystające poza obrys elementy zostają na zewnątrz.
Ten poradnik zbiera parametry obu rozmiarów, zasady mocowania według CTU Code oraz konsekwencje przewozu drogowego w Polsce, gdy ładunek przekracza skrajnię normatywną. Tekst należy do serii poradników o typach kontenerów morskich i uzupełnia opisy open topa oraz platformy.
Najważniejsze fakty
- W wersji 20 stóp flat rack ma pokład o długości blisko 6 m i przyjmuje od 21,4 do 27,5 tony ładunku, zależnie od tego, czy ścianki czołowe są stałe, czy składane.
- Wersja 40 stóp rozpina się od 25 do 40,5 tony ładunku. Decyduje dopuszczalna masa brutto konstrukcji: 30,48 tony przy stałych ściankach wobec 45 ton w wersjach składanej i z otwartymi czołami.
- Ładunek może wystawać poza obrys na szerokość i wysokość, a na długość dopiero wtedy, gdy jednostka nie ma ścianek czołowych albo są złożone. Armatorowi zgłasza się skrajny obrys razem z materiałami sztauerskimi, bo od niego zależy miejsce na statku i stawka za ładunek ponadgabarytowy.
- Mocowanie opiera się na uchwytach w ramie i na wytycznych CTU Code. W kontenerze 40 stóp pojedynczy uchwyt przyjmuje obciążenie odpowiadające masie do 4 000 kg.
- Po zejściu ze statku problemem staje się droga. Skrajnia normatywna w Unii to 2,55 m szerokości, 4,00 m wysokości i 16,50 m długości zestawu. Powyżej tych wartości potrzebne jest zezwolenie na przejazd pojazdu nienormatywnego.
Czym jest kontener flat rack i co odróżnia go od platformy
Norma ISO 1496-5 obejmuje trzy konstrukcje platformowe, a flat rack odróżnia od platformy jeden element: dwie ścianki czołowe. To jedyna różnica konstrukcyjna, a zmienia sposób mocowania: ścianki przejmują nacisk ładunku przy kołysaniu statku i pozwalają oprzeć towar, natomiast platforma wymaga zamocowania całości wyłącznie do pokładu. Trzeci sąsiad w tej rodzinie, kontener z otwartym dachem i bokiem, bywa mylony z open topem, w którym boki i drzwi zostają, a otwiera się tylko dach pod plandeką.
Wszystkie trzy typy należą do kontenerów platformowych opisanych w normie ISO 1496-5, a ich zewnętrzne gabaryty i narożniki zaczepowe podlegają tej samej normie ISO 668:2020 co kontenery uniwersalne. Dzięki temu flat rack wchodzi w to samo gniazdo na statku, na tę samą naczepę kontenerową i pod ten sam spreader suwnicy.
Szybka wycena
wysyłki kontenerowej
Spedytor sprawdzi dostępność flat racków na relacji, policzy dopłatę za przekroczenie obrysu i zaplanuje odbiór z terminalu.
Wymiary i ładowność: dane dla 20 i 40 stóp
Ładowność 40-stopowego flat racka rozpina się od 25 000 do 40 500 kg, czyli różnica między wersjami sięga 15 ton przy identycznej długości pokładu. Bierze się to z dopuszczalnej masy brutto konstrukcji, a nie z gabarytu. Poniższe wartości pochodzą z przewodnika sprzętowego armatora i opisują pięć wersji spotykanych w obrocie.
| Wersja | Długość pokładu w mm | Szerokość w mm | Wysokość ścianki w mm | Tara w kg | Ładowność w kg |
|---|---|---|---|---|---|
| 20 stóp, stałe ścianki | 5935 | 2398 | 2327 | 2560 | 21440 |
| 20 stóp, składany | 5966 | 2418 | 2286 | 2970 | 27510 |
| 40 stóp, stałe ścianki | 12080 | 2438 | 2103 | 5480 | 25000 |
| 40 stóp, składany | 12178 | 2365 | 1943 | 5200 | 39800 |
| 40 stóp, czoła otwarte | 12192 | 2230 | 1986 | 4500 | 40500 |
Wniosek praktyczny jest odwrotny do intuicji: wersja składana 40 stóp zabiera o blisko 15 ton więcej niż ta ze stałymi ściankami, mimo że pokład jest ten sam. Przy ciężkiej maszynie pytanie do spedytora brzmi więc nie „czy 20 czy 40 stóp”, tylko „która wersja 40-stopowca stoi na placu”.
Dane katalogowe opisują serię, nie egzemplarz. Wiążąca jest tabliczka CSC przymocowana do ramy kontenera, na której armator podaje tarę, dopuszczalną masę brutto i datę kolejnego przeglądu tej konkretnej sztuki. Sprawdziliśmy to na tylu bookingach, że różnicę kilkuset kilogramów między katalogiem a tabliczką traktujemy jako normę, nie wyjątek.
Tara też zaskakuje przy pierwszej wysyłce: 40-stopowy flat rack waży od 4 500 do 5 480 kg, czyli około dwa razy więcej niż 20-stopowy. Ta masa wchodzi do masy brutto zestawu drogowego i zjada limit, który normalnie zostaje na towar.
Ładunek poza obrysem: kiedy zaczyna się out of gauge
Out of gauge, w skrócie OOG, zaczyna się w momencie, w którym towar wychodzi poza gabaryt kontenera. Na flat racku dzieje się to niemal zawsze, bo po to sięga się po ten typ. W praktyce chodzi o szerokość i wysokość, bo wystawanie wzdłuż ramy odpada, dopóki na obu jej końcach stoją ścianki czołowe. Armator musi wiedzieć wcześniej, o ile centymetrów i w którą stronę, ponieważ od tego zależy, gdzie kontener stanie na statku i ile sąsiednich miejsc trzeba zablokować.
Do bookingu podaje się skrajny obrys razem z materiałami sztauerskimi, a nie sam towar. Tu najczęściej powstaje rozjazd. Skrzynia szeroka na 3 m wystaje po 15 cm na stronę, ale deska rozporowa o długości 4 m przesuwa przekroczenie do 50 cm z każdej strony i właśnie ta liczba trafia do armatora. Finalne wymiary bywają znane dopiero po pomiarze na terminalu, już po założeniu mocowania, więc rekalkulacja stawki na tym etapie jest normą, a nie wyjątkiem.
Przewidywalność stawki OOG jest niska, bo składa się z frachtu za kontener i z dopłaty za zablokowane sąsiedztwo, a ta druga część zależy od zapełnienia konkretnego serwisu. Ten sam ładunek na tej samej relacji potrafi kosztować różnie w odstępie dwóch tygodni. Dlatego przy wysyłkach ponadgabarytowych rezerwuje się miejsce wcześniej niż przy drobnicy.
Mocowanie ładunku: uchwyty, podkłady i CTU Code
Uchwyt mocujący w ramie 40-stopowego flat racka przyjmuje obciążenie odpowiadające masie do 4 000 kg, w wersji 20-stopowej zwykle do 2 000 kg. Wartość obowiązująca dla konkretnego kontenera jest wybita przy samym uchwycie i zależy od konstrukcji ramy oraz rocznika, więc przed planowaniem mocowania sprawdza się ją na sprzęcie, nie w katalogu. To liczba wyjściowa do policzenia, ile pasów albo łańcuchów trzeba założyć, bo suma dopuszczalnych obciążeń musi pokryć siły działające na ładunek w czasie rejsu, a nie samą jego masę.
Zasady zebrał CTU Code, czyli wspólny kodeks postępowania IMO, ILO i UNECE z 2014 roku dotyczący pakowania jednostek transportowych. Dokument nie jest umową międzynarodową i nie obowiązuje wprost, natomiast armatorzy i ubezpieczyciele traktują go jako punkt odniesienia przy ocenie szkody. Jeśli mocowanie odbiega od tych wytycznych, rozmowa o odszkodowaniu zaczyna się od trudnej pozycji.
Mocowanie nie jest sprawą wewnętrzną załadowcy. Ładunek out of gauge przechodzi inspekcję armatora albo terminalu przed każdym wejściem na statek: w polskim porcie przed załadunkiem na oceanik lub na feeder, a potem drugi raz w porcie przeładunkowym, na przykład w Hamburgu. Kontrola, która uzna mocowanie za wadliwe, zatrzymuje ładunek do przemocowania na koszt strony ładunkowej, a rachunek za ponowne mocowanie i sztauowanie liczy się w tysiącach euro, nie w setkach. Dlatego prace wykonuje firma z doświadczeniem w ładunkach projektowych albo idą one pod nadzorem firmy kontrolnej, na przykład SGS.
- Liczba punktów mocowania dobrana do masy, z zapasem na siły boczne i wzdłużne, nie do samego ciężaru towaru.
- Drewniane podkłady albo stalowe wsporniki rozkładające nacisk punktowy na powierzchnię pokładu.
- Narożniki chroniące pas lub łańcuch w miejscu styku z ostrą krawędzią ładunku.
- Zabezpieczenie przed korozją i wodą, bo kontener nie ma dachu ani ścian, a rejs oceaniczny to kilka tygodni w słonej mgle.
- Zdjęcia mocowania przed zamknięciem terminalu, które przy szkodzie są jedynym dowodem stanu wyjściowego.
Wersja składana i wersja ze stałymi ściankami
Puste flat racki składane układa się po 4 lub 5 sztuk w miejscu jednego kontenera, bo ścianki czołowe kładą się na zawiasach płasko na pokład. Wersja z takimi zawiasami nosi oznaczenie collapsible. To rozwiązanie zmniejsza koszt powrotu pustego sprzętu, więc armatorzy trzymają w flotach głównie takie wersje.
Wersja ze stałymi ściankami jest sztywniejsza i lepiej znosi ładunki opierane o czoło, ale wraca pusta jako pełnowymiarowy kontener. W praktyce o dostępności decyduje port, a nie preferencja: w mniejszych terminalach flat racki bywają pojedynczymi sztukami i wybiera się to, co stoi na placu.
Ograniczenia flat racka: pogoda, piętrzenie, dostępność
Flat rack nie ma dachu ani 2 ścian bocznych, więc ładunek jedzie w pełnej ekspozycji na warunki atmosferyczne przez cały rejs. Folie termokurczliwe, pokrowce i powłoki antykorozyjne są elementem kalkulacji, nie dodatkiem. Drugie ograniczenie dotyczy piętrzenia: kontener z ładunkiem wyższym niż ścianki czołowe nie przyjmie nic nad sobą, więc armator traci miejsce i to widać w stawce.
Trzecie ograniczenie jest logistyczne. Flat rack stanowi ułamek światowej floty kontenerowej, więc jego dostępność w danym kraju zmienia się w czasie. Armator potrafi nie mieć takiego sprzętu w Polsce przez kilka miesięcy albo sprowadza go wyłącznie pod konkretny projekt, a samo sprowadzenie zajmuje nawet miesiąc. Termin wysyłki planuje się więc od dostępności sprzętu, nie od gotowości towaru, a wyprzedzenie liczy się w tygodniach.
Z terminalu na drogę: kiedy potrzebne jest zezwolenie
Skrajnia normatywna na drogach Unii to 2,55 m szerokości, 4,00 m wysokości i 16,50 m długości zestawu ciągnika z naczepą, zgodnie z dyrektywą 96/53/WE. Limit długości dotyczy zestawu z naczepą; ciężarówka z przyczepą ma 18,75 m. Kontener liczy się razem z ładunkiem, więc towar wystający poza obrys flat racka zwykle wyprowadza zestaw poza te wartości i zamienia zwykły przewóz w przejazd pojazdu nienormatywnego.
W Polsce taki przejazd wymaga zezwolenia wydawanego na podstawie ustawy Prawo o ruchu drogowym oraz rozporządzenia Ministra Infrastruktury z 21 stycznia 2021 roku. Kategoria zależy od tego, o ile przekroczono wartości graniczne i po jakich drogach prowadzi trasa.
| Kategoria zezwolenia | Maksymalna szerokość w m | Maksymalna wysokość w m | Organ wydający |
|---|---|---|---|
| II | 3,2 | 4,3 | starosta |
| III | 3,4 | 4,3 | GDDKiA |
| IV | 4,0 | 4,3 | GDDKiA |
Zezwolenia kategorii III i IV GDDKiA wydaje w terminie 3 dni roboczych od złożenia wniosku i wniesienia opłaty, natomiast kategoria V, obejmująca największe przekroczenia, wymaga od 14 do 30 dni. Od 1 lipca 2026 roku wnioski trafiają do jednego z szesnastu oddziałów GDDKiA. Ta arytmetyka terminów decyduje o dacie dostawy równie mocno jak rozkład rejsów, a bywa pomijana przy planowaniu.
Kiedy flat rack, a kiedy inne rozwiązanie
4 typowe sytuacje rozstrzygają wybór między flat rackiem, open topem, platformą i ładunkiem breakbulk. Decyduje jedno pytanie: w którą stronę towar nie mieści się w kontenerze zamkniętym.
| Sytuacja | Rozwiązanie | Powód |
|---|---|---|
| Towar szerszy niż otwór drzwiowy | flat rack | załadunek z boku, brak ścian bocznych |
| Towar wysoki, ale mieszczący się w szerokości | open top | ściany chronią ładunek, dach otwiera się do dźwigu |
| Ładunek dłuższy niż jeden kontener | platforma lub dwie jednostki zestawione | brak ścianek czołowych, ładunek leży przez całą długość |
| Masa i gabaryt poza możliwościami kontenera | breakbulk | ładunek jedzie luzem w ładowni, bez jednostki transportowej |
Granica między ostatnimi wierszami przebiega inaczej na różnych relacjach. Na trasach z Dalekiego Wschodu serwisy kontenerowe wychodzą kilka razy w tygodniu, a statki breakbulk rzadziej, więc rozbicie ładunku na dwa flat racki bywa szybsze i tańsze niż czekanie na wolną ładownię.
Najczęściej zadawane pytania
Poniżej 9 odpowiedzi na pytania, które wracają przy wysyłkach ładunków ponadgabarytowych.
